2、取料盒自定義加工，目前為玻璃皿，但是底部不平，影響機械手抓取。

說明：機器人與視覺系統結合，由視覺定位糾偏引導機器人進行產品的抓取，將產品擺放至標準料盤上。

           定位精度為0.1mm；夾具重量：2-3kg

---

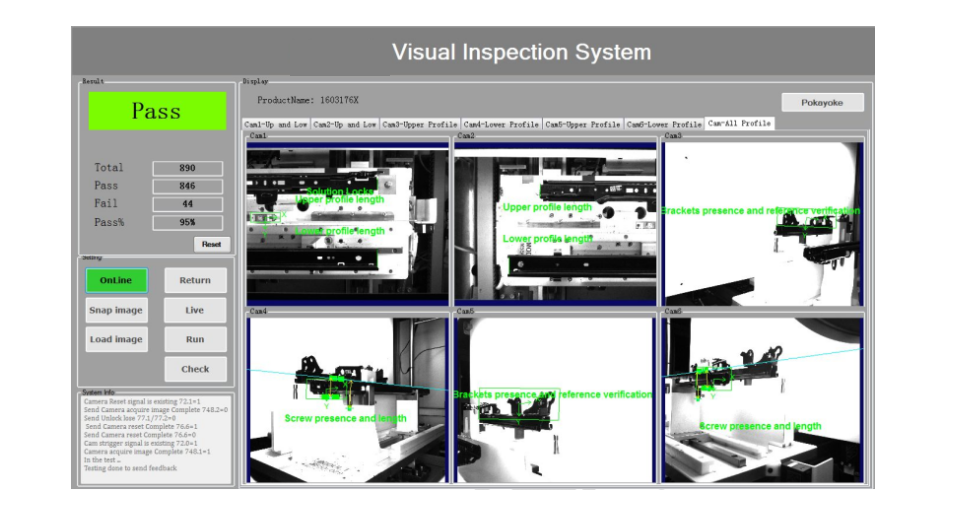

視覺系統

---

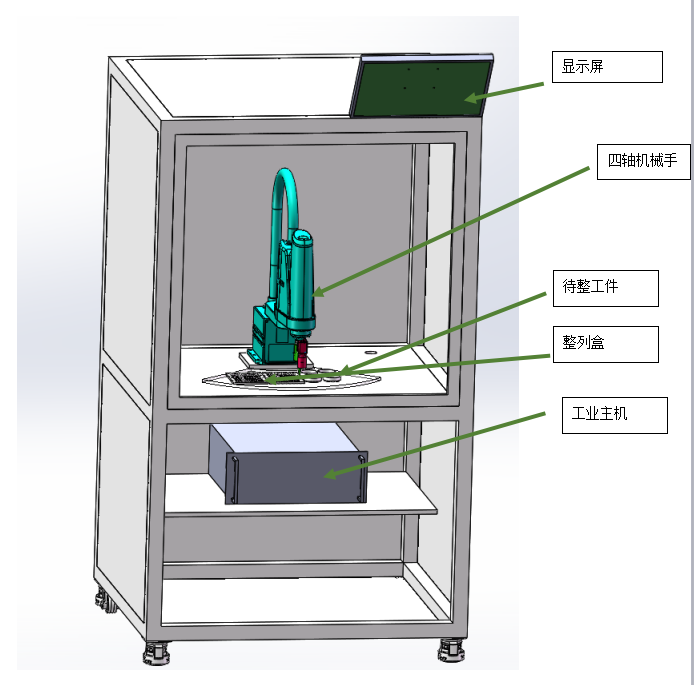

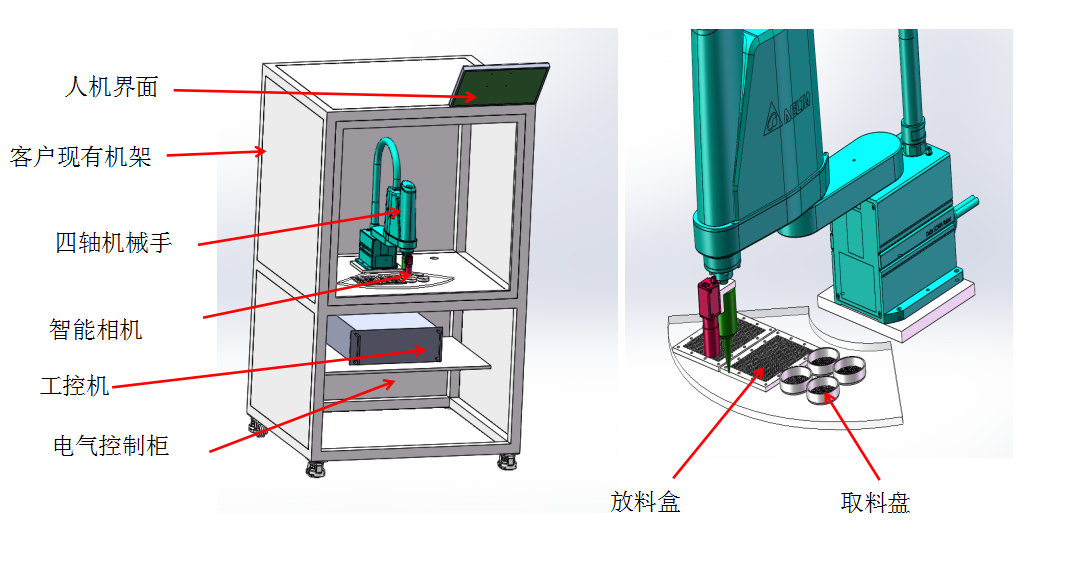

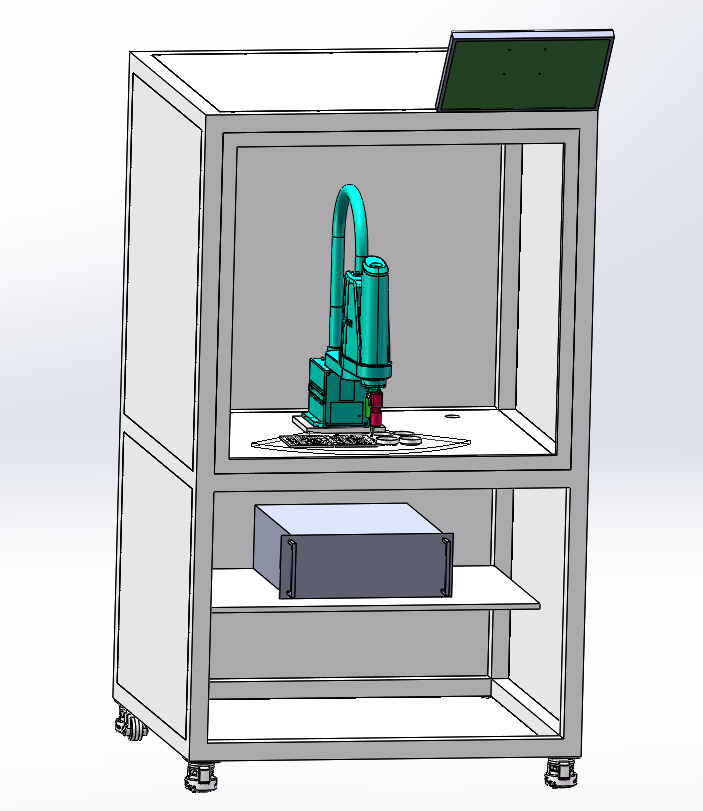

整機方案

---

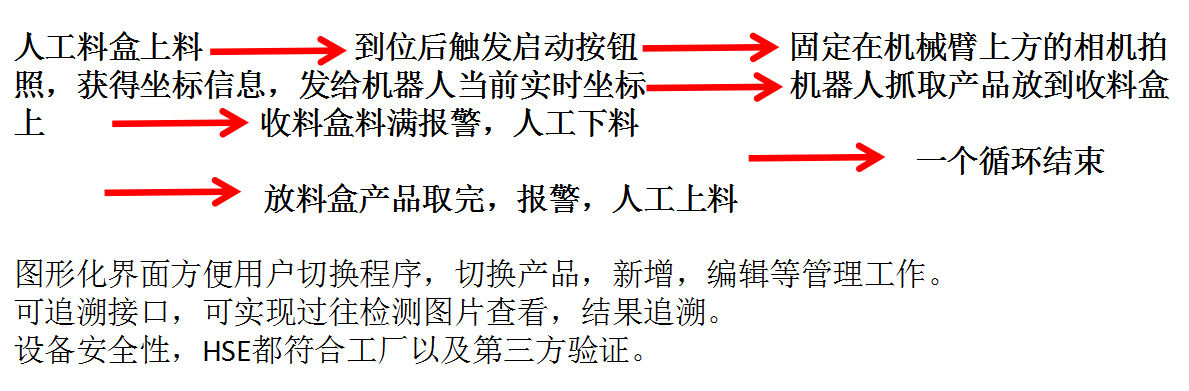

整機工藝流程

---

定位抓取整列系統原理說明

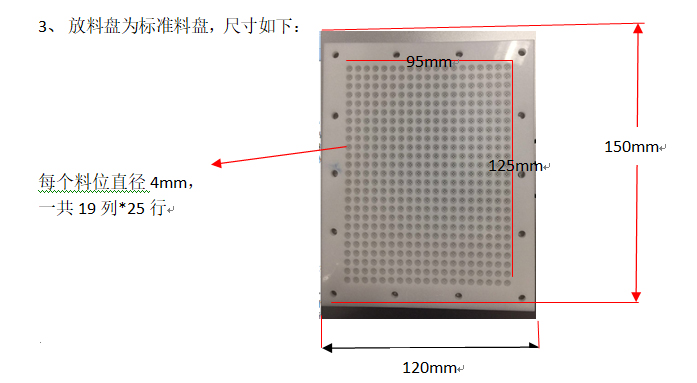

系統標定：以機器人的基坐標系作為參考坐標系，視覺系統的標定和機器人同步；將放料盆分為四格，按次序抓取每一格中的產品。
⑵ 新產品的引入：一個新的產品來時，視覺系統定義好Pattern, 視覺系統為該工件定義了一個工件坐標系，并計算出工件上的各個固有特征點在該坐標系下的坐標. 同時,機器人示教出合適的抓取姿態，定義并存儲該的既定零位置。

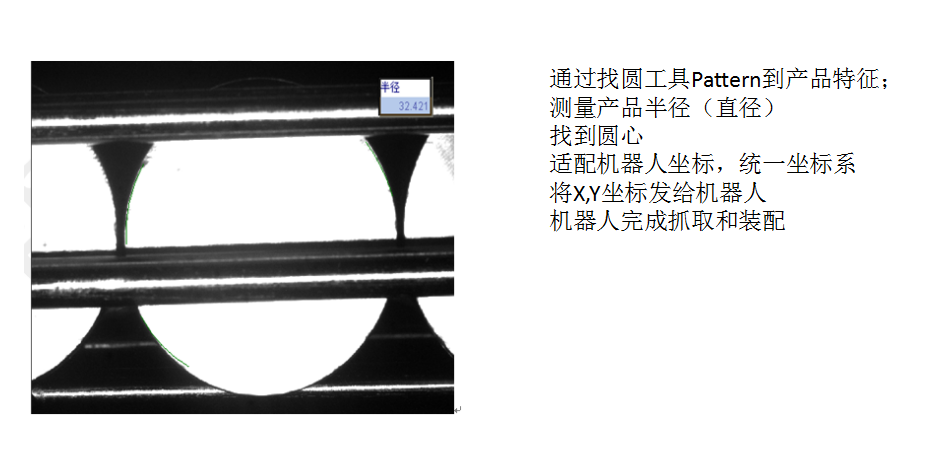

⑶ 測量過程：通過外部傳送過來的工件型號信息，機器人控制視覺系統選擇和產品型號對應的檢測程序。通過攝像頭搜索識別出該工件上引入時定義的各個固有特征點，系統即可計算出其相對于示教位置的偏差矢量：（橫坐標偏移量、縱坐標偏移量、偏轉角度）。
二、系統檢測流程：
⑴ 產品傳送到預定位置后，PLC發到位信號給機器人,機器人通過以太網向視覺系統發送觸發拍照信號;
⑵ 視覺系統接收到觸發信號后，拍攝圖像并進行圖像處理，計算出產品的坐標信息（橫坐標、縱坐標、偏轉角度）；
⑶ 視覺系統將產品的坐標信息（橫坐標偏移量、縱坐標偏移量、偏轉角度）通過以太網傳送給機器人;
 機器人根據傳輸過來的產品位置偏移量信息，調整姿態抓取產品，放置到指定位置;
 動作完成后，機器人回到待抓取點等待下一次動作。
