設備概述

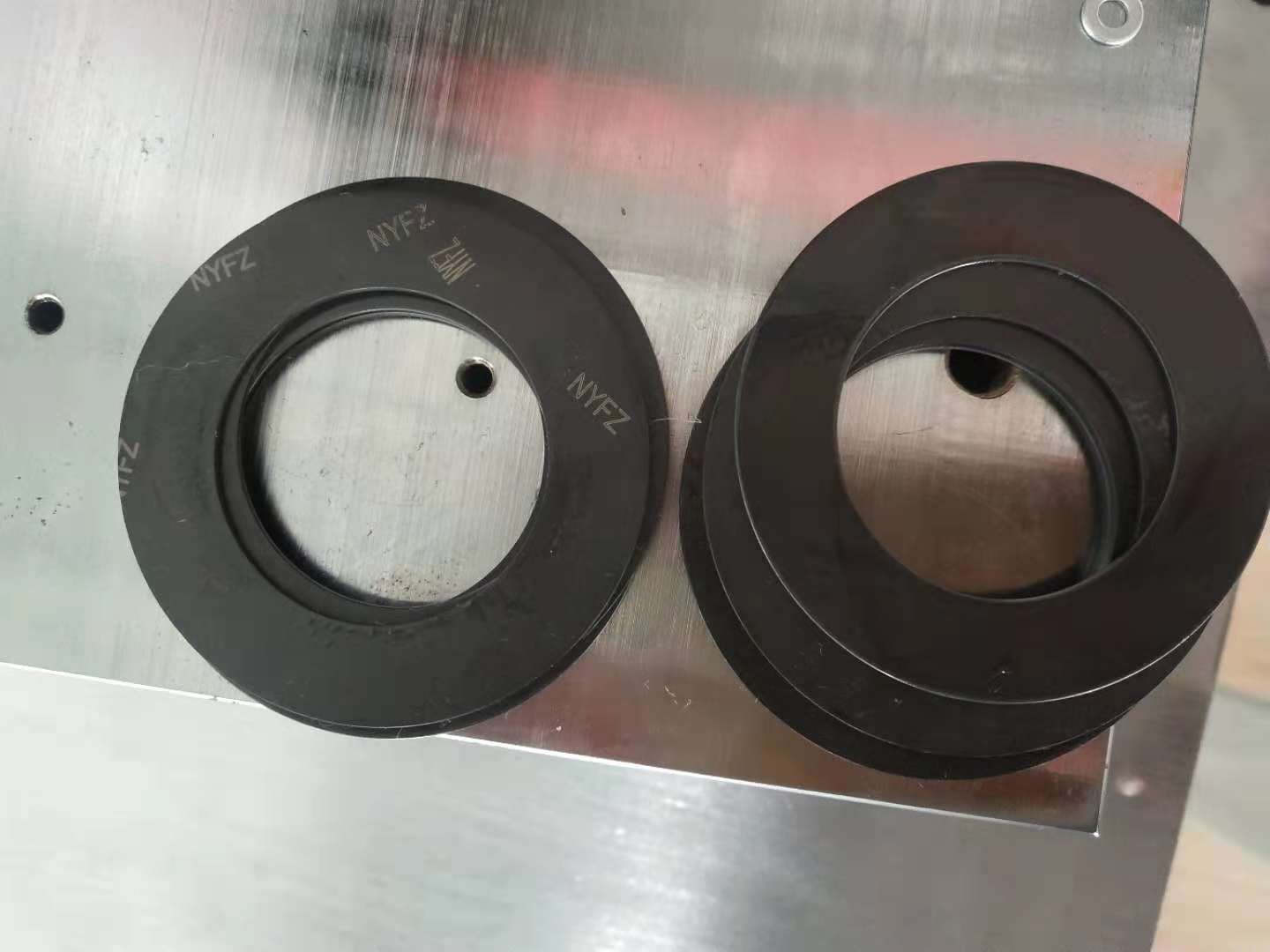

該設備是用于下圖墊片表面瑕疵檢測。

設計依據

檢測上圖中的墊片正反面表面瑕疵（表面凹坑、磷化不良、壓痕劃傷、外形缺陷）

檢測節拍不超過3.5s/ pcs；

采用人工疊料放入料倉，自動計數碼垛下料；

適用產品規格:外徑φ40~φ140mm，高度40~500mm。檢測不同規格產品時，需人工一次性調整或者更換相應夾具即可，夾具便于調整更換

檢測精度：影像檢測精度不低于真空滅弧室及其衍生產品形位公差外形尺寸圖要求公差的1/3。機械檢測同軸度其精度不低于圖紙所標1/10。

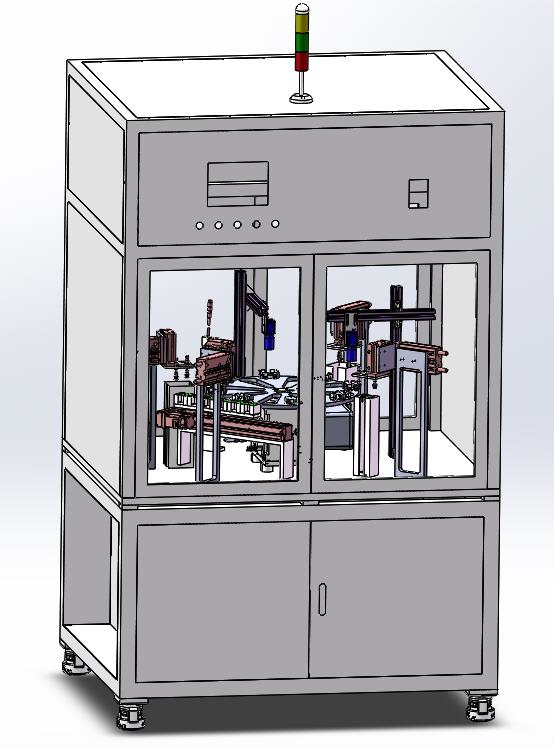

設備規格：

設備名稱：自動化檢測設備（墊片表面瑕疵檢測項目）

設備外形尺寸(L×W×H) :約1000mm×680mm×2000mm (根據現場工位布置)

設備重量：約300kg

主要配置：德國西門子PLC、Proface7寸彩色觸摸屏、TOYO伺服模組、日本SMC氣缸、基恩士測量傳感器、施耐德低壓電器、明緯電源等

設備采用鋁型材框架結構,前后方便式開門,側面固定側板,除工件等進出料口外設備整體封閉。門板按照乙方標準淺水灰色噴塑處理。

設備使用環境要求

電源： 220V±10% 50±2HZ；

 溫度：-5～45℃；

濕度：低于 80%；

氣源：0.4-0.6MPa, 流量≮40L/min；

無強烈光照，無腐蝕性氣體，無強烈電磁干擾（本設備具有一定的抗干擾能力），地面平整的場合。

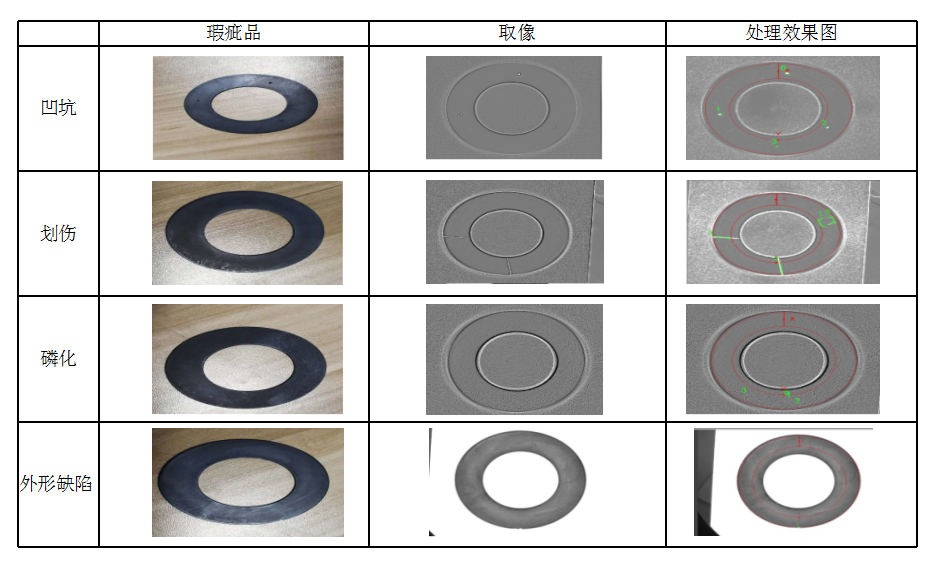

機器視覺檢測驗證：

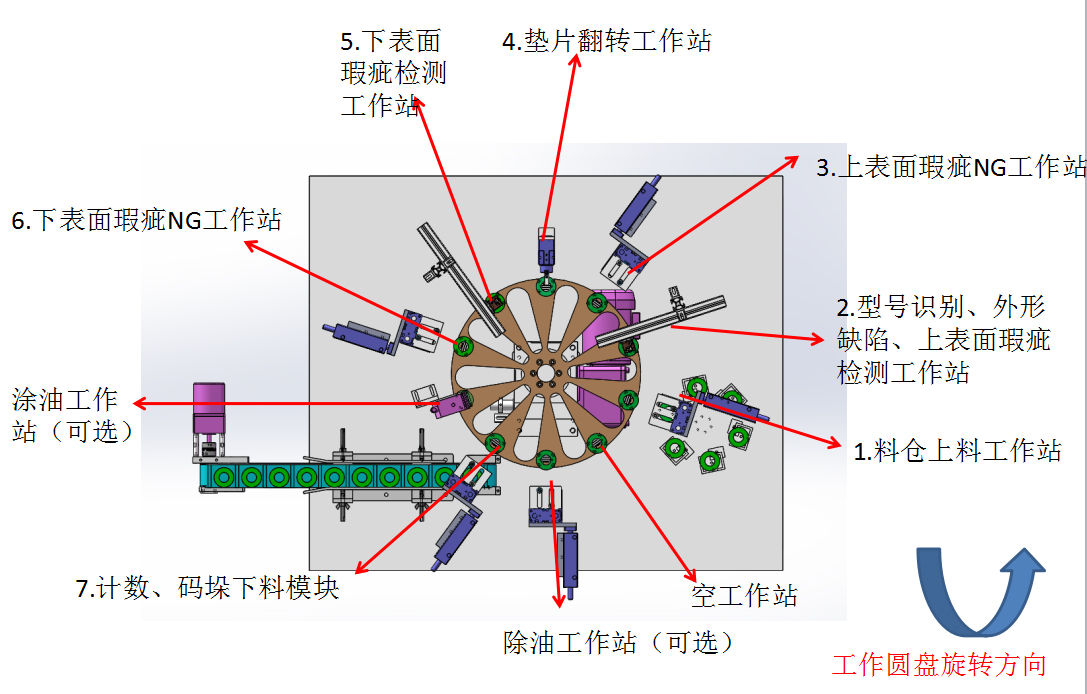

設備工藝流程說明：

（1）工人將待測工件放置于工作臺夾具上，關閉安全門，按啟動按鈕運行；

（2）機械手自動上料

（3）視覺識別型號（內外徑）

（4）上表面瑕疵檢測

（5）混料/上表面瑕疵NG剔除

（6）墊片翻轉

（7）下表面瑕疵檢測

（8）下表面瑕疵NG剔除

（9）計數碼垛下料

（10）傳輸帶輸出 （可連線），一個循環結束。

注：a:人員放置完成后手動關閉防護門，才可以進行檢測，操作平臺高度及深度設計合理，保證操作人員不會產生高強度的操作；

b: 外形尺寸自動檢測功能和同軸度自動檢測功能可分開使用；

c: 可出具批次檢測報告，報告上反映該批次每個產品的檢測結果（有每個產品的同軸度數值）
