設備概述

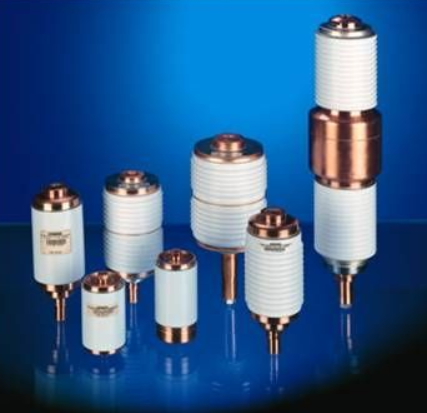

該設備是用于下圖真空滅弧室及其衍生產品的自動檢測。

設計依據

1 檢測上圖中的真空滅弧室的多段外徑尺寸、長度尺寸、指定段同軸度等（依據產品外形尺寸圖的要求）

視覺檢測2：±0.015mm

同軸度測量：±0.002mm。

檢測精度不低于真空滅弧室及其衍生產品外形尺寸圖要求公差的1/10

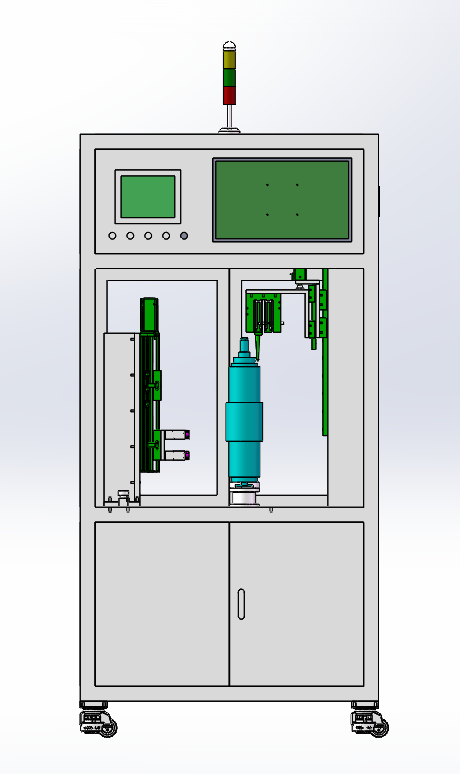

設備工藝流程說明：
（1）工人將待測工件放置于工作臺夾具上，掃描工件流程碼，關閉安全門，按啟動按鈕運行；；
（2）上料工位光電傳感器感應到來料后兩個CCD開始拍照，自下向上運行，拍攝數組照片進行數據處理，測算出工件外徑和長度尺寸，完成后立即復位到初始位置；
（3）待CCD動作結束后，同軸度測量機構從工作側上方，向下垂直運動，測量探頭接觸待測工件測量表面，完成后立即復位到初始位置；
（4）待測工作進行自轉一周的運動，測量機構通過高精度位移傳感器采集一周的數據，分析出此工件的圓周回轉的同軸度數值；
（5）若前道測量中有數據超出設定限值范圍則NG提示超差內容和超差尺寸；全部OK則顯示為全OK；
（6）測試完成后設備發出提示音，操作人員聽到提示音后方可手動打開安全門，取出測后產品，放置在相應的區域，一個循環結束。
注：a:人員放置完成后手動關閉防護門，才可以進行檢測，操作平臺高度及深度設計合理，保證操作人員不會產生高強度的操作；
b: 外形尺寸自動檢測功能和同軸度自動檢測功能可分開使用；
c: 可出具批次檢測報告，報告上反映該批次每個產品的檢測結果（有每個產品的同軸度數值）。
