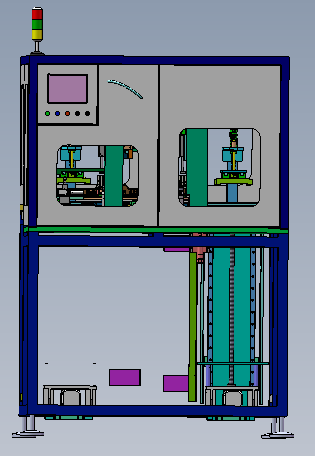

整機按模塊化思路設計，包括以下模塊：

• 1.設備采用接觸式位移傳感器，傳感器分辨率0.1微米，檢測工位綜合精度3微米。
  2.自動化監控定時等功能。
  3.節拍12秒/件。
  4. 檢測數據可和機床通訊。
  5. 不同產品更換工裝可以通用。
  6.機械手上下料。
  7.安全防護系統。

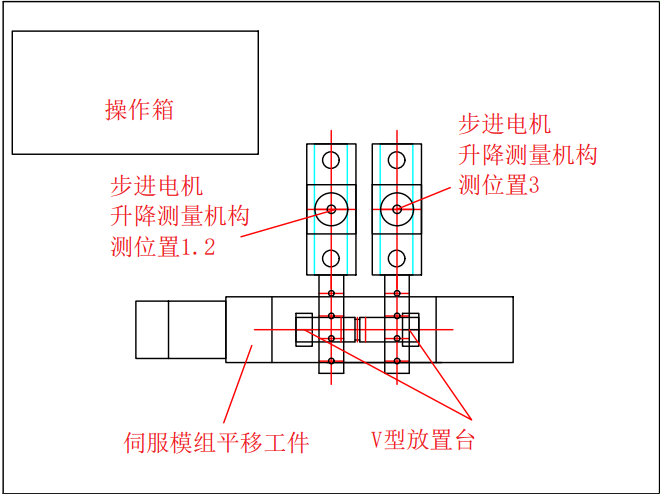

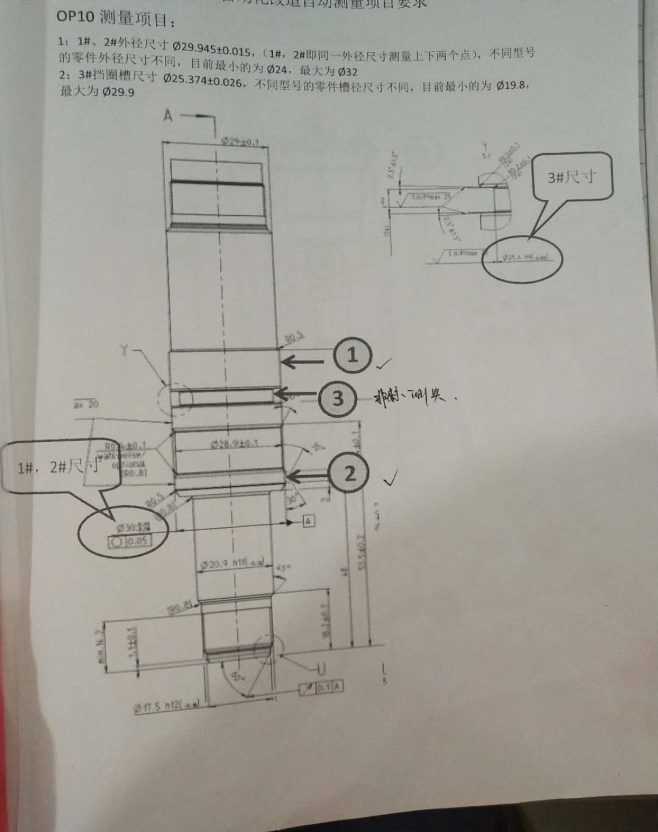

機械手上料至待料工位→放入V型支撐塊→伺服模組平移機構將工件搬至1號檢測工位→測量機構下降測量2#尺寸→平移機構將工件搬送到2號檢測工位→測量3#尺寸→平移機構將工件平移至1號檢測工位測量1#尺寸→讀取測量數據并與設定公差比較→ NG品與機械手通訊進行剔除→測量結束由平移拖板將OK品移送到待料工位→機械手下料→一個循環結束。
