客戶需求/ REQUIREMENTS
檢測要求：

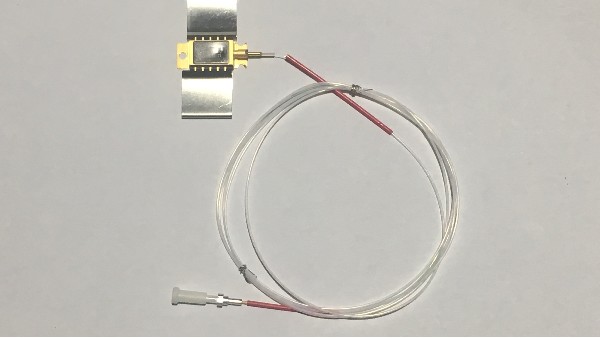

檢測上圖光纖的表面瑕疵：氣泡和裂紋；
通用于三款光纖頭，但需人工跟換工裝夾具。
光纖頭上料和下料快拆設計，便于工人操作。
檢測工件狀態：清潔
左右拖動表格顯示其他內容
產品說明/ INSTRECTIONS
1.設備采用CCD拍照檢測，檢測精度為微米。
2.頭部檢測：收料盤初始位置在頭部檢測工位，相機1和相機2拍照檢測
3.中段檢測：伺服模組帶動收料盤勻速運動至上止點。相機對光纖進行拍照檢測?？刂葡到y(tǒng)配合視覺系統保證光纖在靜止?fàn)顟B(tài)拍照檢測。檢測作業時設備無其他機械動作，確保光纖無抖動。
4.尾部切斷：人工操作收料張緊裝置，取下光纖，剪斷尾部。
5. 檢測結果以O(shè)K品（綠色），NG品（紅色）呈現在顯示器上。NG品聲光報警，人工按下復位按鈕方可進行下一輪操作。
6.設備有安全防護系統
工藝流程/ PROCESS
-
人工上料→將光纖頭裝夾在收料圓盤上、光纖放置兩個彈性橡膠輪中間→按下啟動按鈕→張緊輪壓緊光纖→相機1、相機2拍照檢測光纖頭部→伺服模組帶動收料盤勻速運動至上止點→相機檢測光纖→收料盤伺服電機旋轉帶動光纖向上運動一定距離停止（運動距離可調）→兩工位相機拍照檢測→檢測一定長度光纖后視覺系統給個總判定信號→ OK品人工下料、剪斷 、放置在料盒里→一個循環結束
→NG品聲光報警 →人工取料→按下復位按鈕進行下一循環操作。
