薄膜瑕疵在線檢測

返回列表 來源：發布日期： 2018.09.04

客戶需求/ REQUIREMENTS

被測產品-護卡膜檢測要求：檢測上圖中的薄膜漏涂、黑點、褶皺、蚊蟲、晶點等瑕疵為表面的主要缺陷并標記。系統自動計算瑕疵分布位置，控制對應貼標機工作。 2. 產線速度：40-100m/min。， 3.檢測精度：0.3mm*0.3mm （Min） 4、2相機100%檢出 5.檢測幅寬：0-1375mm；輥?zhàn)訉挾龋?550mm。 6.自動換卷功能：工人按下“換卷”按鈕，薄膜運行45m(可調）后，5m（可調）不檢測。

被測產品-護卡膜

檢測要求：檢測上圖中的薄膜漏涂、黑點、褶皺、蚊蟲、晶點等瑕疵為表面的主要缺陷并標記。系統自動計算瑕疵分布位置，控制對應貼標機工作。 2. 產線速度：40-100m/min。， 3.檢測精度：0.3mm*0.3mm （Min） 4、2相機100%檢出 5.檢測幅寬：0-1375mm；輥?zhàn)訉挾龋?550mm。 6.自動換卷功能：工人按下“換卷”按鈕，薄膜運行45m(可調）后，5m（可調）不檢測。

左右拖動表格顯示其他內容

系統原理/ PRINCIPLE

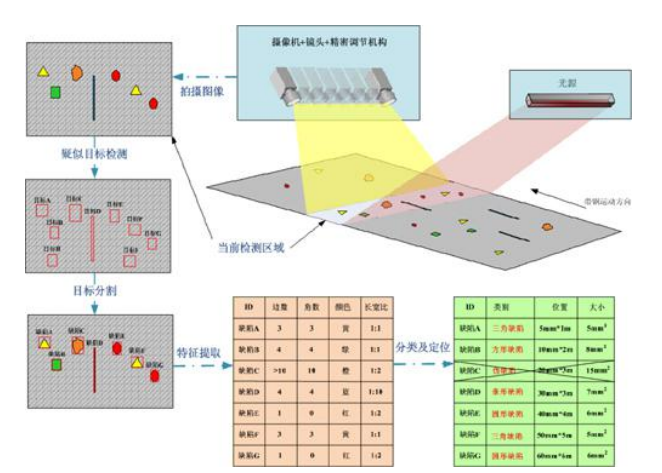

將工業線陣CCD 相機架設在生產線上方，同時采用高亮的LED線性聚光冷光源進行背打光，通過線陣CCD相機和高速圖像處理系統進行實時的在線掃描。當薄膜表面出現瑕疵時，強光透過薄膜，同時CCD將采集到到表面圖像通過圖像處理系統發現和獲取表面瑕疵圖像信息。系統自動記錄瑕疵的圖像、位置等信息，同時通過信號控制實現打標機對瑕疵的自動貼標定位。線陣CCD攝像機通過連接在幅面驅動軸上的編碼器觸發獲取幅面的圖像信息，CCD相機的分辨率、縱向線掃頻率等性能確定系統的采集精度，系統精度高，圖像數據處理量大，數據經過高速處理后保留薄膜表面瑕疵的數據信息（大小、直徑、橫縱向位置）并控制輸出，計算機系統通過數據庫記錄和管理缺陷具體位置、大小和圖像等信息。
